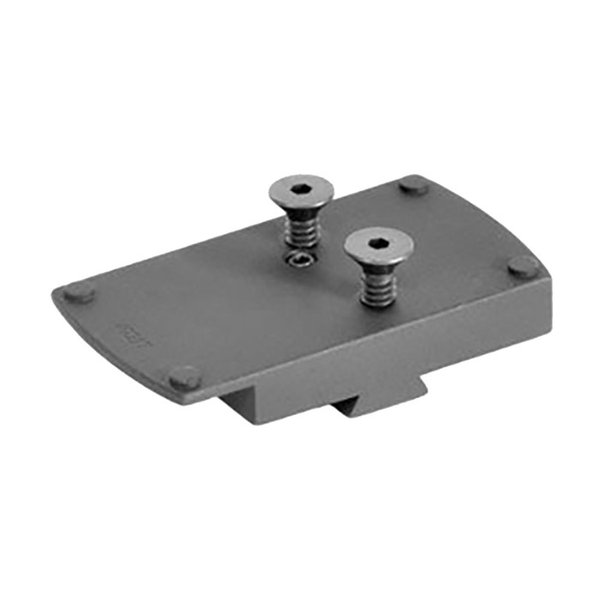

EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Minor modification may be neccessary for Rock Islands. EGW products should be installed and checked by a qualified and competent gunsmith. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. Modification of your firearm may nullify the manufacturer's warranty. This product should be installed and checked by a qualified gunsmith. No liability is expressed or implied for damage or injury which may result from improper installation or use of this product. This mount fits (including but not limited to): Sig Sauer 1911 Stainless Super Target* Sig Sauer 1911 Match Elite* Sig Sauer 1911 Target Full Size* Sig Sauer 1911 Max Full Size* STI with adjustable rear sights STI Trojan STI DVC 3 Gun STI DVC Limited STI DVC Classic Springfield Range Officer Springfield Range Officer Elite Target Springfield Loaded Target Rock Island TCM Rock Target FS HC Combo 22TCM / 9MM Rock Island Pro Match ULtra 5” - 45 ACP Rock Island Pro Match Tac Ultra 6” - 45 ACP Rock Island Pro Match Ultra HC - 40S&W Rock Island Pro Match Ultra 6” - 10MM Rock Island Pro Match ULtra 6” HC - 10MM Iver Johnson Eagle XL-SS10 Iver Johnson Eagle SS-10 Iver Johnson Eagle O.D. Green Iver Johnson Eagle Coyote Tan Iver Johnson Eagle XL-10 Ported Iver Johnson Eagle XL-10 Iver Johnson Eagle XL-45 Ported Iver Johnson Eagle XL-45acp Iver Johnson Eagle LR
Die EGW Rotpunktvisiere sind dafür gedacht, von links nach rechts (mit dem Lauf nach vorne) montiert zu werden. Der Dovetail hat eine progressive Verjüngung, die die Installation erleichtert. Entferne einfach das hintere Visier deiner Waffe und ersetze es durch die EGW-Montage, um dein Vortex Viper/Venom, Burris FastFire oder Docter Rotpunktvisier zu montieren. Du kannst die Montage jederzeit abnehmen und dein hinteres Visier wieder einsetzen. Montagematerial ist im Lieferumfang enthalten. Möglicherweise sind kleinere Modifikationen für Rock Islands erforderlich. EGW-Produkte sollten von einem qualifizierten und kompetenten Büchsenmacher installiert und überprüft werden. Installationsanleitung Entferne das hintere Visier* Installiere die EGW Sight Mount im Dovetail Ziehe die Set-Schraube fest (falls zutreffend) Platziere das Rotpunktvisier auf der EGW Sight Mount (eine kleine Papierschnipsel zwischen dem Rotpunktvisier und der Montage erleichtert das Entfernen und schützt das Rotpunktvisier vor Loctite.) Trage blauen Loctite auf die bereitgestellten Montageschrauben auf. Ziehe die Montageschrauben auf 15in/lbs fest. 2 Button Head Cap Screws - Bereitgestellt für Vortex Viper und Venom Sights 2 Flat Head Cap Screws - Bereitgestellt für Burris FastFire und Docter Sights Die mit dieser Montage gelieferten Schrauben benötigen einen 5/64'' Inbusschlüssel zur Installation. Modifikationen an deiner Feuerwaffe können die Herstellergarantie ungültig machen. Dieses Produkt sollte von einem qualifizierten Büchsenmacher installiert und überprüft werden. Es wird keine Haftung für Schäden oder Verletzungen übernommen, die durch unsachgemäße Installation oder Verwendung dieses Produkts entstehen können. Diese Montage passt (einschließlich, aber nicht beschränkt auf): Sig Sauer 1911 Stainless Super Target* Sig Sauer 1911 Match Elite* Sig Sauer 1911 Target Full Size* Sig Sauer 1911 Max Full Size* STI mit verstellbaren Hintervisieren STI Trojan STI DVC 3 Gun STI DVC Limited STI DVC Classic Springfield Range Officer Springfield Range Officer Elite Target Springfield Loaded Target Rock Island TCM Rock Target FS HC Combo 22TCM / 9MM Rock Island Pro Match Ultra 5” - 45 ACP Rock Island Pro Match Tac Ultra 6” - 45 ACP Rock Island Pro Match Ultra HC - 40S&W Rock Island Pro Match Ultra 6” - 10MM Rock Island Pro Match Ultra 6” HC - 10MM Iver Johnson Eagle XL-SS10 Iver Johnson Eagle SS-10 Iver Johnson Eagle O.D. Green Iver Johnson Eagle Coyote Tan Iver Johnson Eagle XL-10 Ported Iver Johnson Eagle XL-10 Iver Johnson Eagle XL-45 Ported Iver Johnson Eagle XL-45acp Iver Johnson Eagle LR
